變壓器油中氣體分析儀
變壓器油中氣體線上監測儀

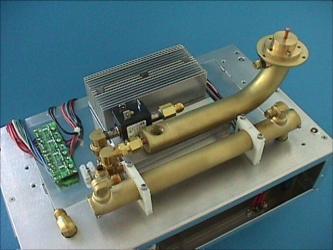

商品型號: Calisto 9
CALISTO 9是一台功能強大高精度智慧電子設備可長期安裝在變壓器上，以氣相層析法用來長時間連續監視運轉中變壓器溶解於絕緣油各成分氣體(H2、CO、CH4、C2H2、C2H4、C2H6、CO2、O2、N2共9種)以及溶解水含量之變化，及時發現並診斷變壓器的早期故障，絕緣狀況及其發展趨勢。本儀器專為惡劣環境而設計特別適用於SCADA 和大型變壓器/變電站監測系統。
商品規格:
技術規格:
|
檢測技術 |
|
|
氣體檢測方式 |
專有的氣相層析法 |
|
氣體萃取方式 |
油浸式鐵氟龍毛細管環 |
|
水份量測 |
油浸式相對飽和濃度感測器 |
|
通訊 |
獨立的介面端口可適用於變電站環境 |
|
檢測性能 |
||||||||||
|
|
H2 |
CO |
CH4 |
C2H2 |
C2H4 |
C2H6 |
CO2 |
O2 |
N2 |
H2O |
|
最低測值 |
ppm |
2 ppm, or 2 %RS |
||||||||
|
0.5 |
10 |
0.2 |
0.2 |
0.2 |
0.2 |
15 |
500 |
2,000 |
||
|
最高測值 |
ppm |
Saturation or 100 %RS |
||||||||
|
20,000 |
30,000 |
100,000 |
100,000 |
200,000 |
200,000 |
100,000 |
100,000 |
150,000 |
||
|
精確度 |
± (最低測值 ＋ X% of reading) ppm |
±3 ppm, or ±3 %RS |
||||||||
|
X=5 |
X=15 |
X=5 |
X=5 |
X=5 |
X=6 |
X=5 |
X=15 |
X=15 |
||
|
再現性 |
± (最低測值 ＋ Y% of reading) ppm |
±2 ppm, or ±2 %RS |
||||||||
|
Y=3 |
Y=10 |
Y=3 |
Y=3 |
Y=3 |
Y=4 |
Y=3 |
Y=10 |
Y=10 |
||
|
解析度 |
ppm |
±1 ppm, or ±1 %RS |
||||||||
|
0.5 |
5 |
0.2 |
0.2 |
0.2 |
0.2 |
5 |
200 |
1,000 |
||
|
檢測周期 |
使用者可設置:3小時(標準模式),1小時(快速模式),每日測量O2 及 N2 |
6秒 |
||||||||
|
感測反應時間 |
3小時內,檢測值至少反應達到95%的增加量 |
20分鐘內達到95% |
||||||||
|
可靠性 |
|
|
電力中斷保護 |
250ms ,先進的功率損耗系統 |
|
預期使用壽命 |
＞15年 |
|
操作條件 |
|
|
環境溫度範圍 |
-40 - 550C |
|
儲存溫度範圍 |
-30 - 750C |
|
工作油溫範圍 |
-40 - 1200C |
|
工作油壓範圍 |
從真空到 40psig |
|
工作濕度範圍 |
0 – 100% RH |
|
儲存濕度範圍 |
5 – 95% RH, non-condensing |
|
海拔高度範圍 |
4000M以下 |
|
結構 |
|
|
外型尺寸 寬 x 高 x 厚度 |
儀器:502 x 489 x337 mm(19.8 x 19 x13.3 in), 載氣箱:213 x 292 x122 mm(8.4 x 11.5 x4.8 in), 含固定框 |
|
重量 |
儀器: 35kg /75 lbs 載氣箱: 5kg /11 lbs |
|
外殼材料 |
儀器: 304 S.S.厚度:gauge 16,可鎖型 載氣箱: 304 S.S.厚度:gauge 14,可鎖型 |
|
油循環迴路 |
防汽蝕往復式泵: 流量 10-60 ml/min |
|
油流量監控 |
Morgan Schaffer專有系統 |
|
油管 |
外徑 3/8”不鏽鋼管 |
|
殼體加熱裝置 |
電子控制熱電單元 |
|
油溫控制裝置 |
被動式換熱器及電子控制熱電單元 |
|
冷卻裝置 |
強制風扇對流冷卻 |
|
設備保護 |
溫度保險絲 (77℃) 過電流主保險絲 |
|
油品取樣 |
外部快速連接端口及取樣套件 |
|
通訊及資料 |
|
|
前端面板控制單元 |
256x64畫素真空螢光顯示面板,3只抗UV、全日耐候型按鈕 |
|
前端面板介面 |
以選單驅動功能(Menu driven functions)來讀取資料，報警，數據庫，設置，與維護 |
|
通訊協議 |
MSSP(Morgan Schaffer系統協議),Modbus, DNP3 Level1, 選配 IEC61850 |
|
現場通訊接口 |
USB 2.0 (cable provided) |
|
獨立通訊端口 (5KV impulse, 2.6KVac) |
RS-485, RS-232, 乙太網路 |
|
獨立類比端口 (5KV impulse, 2.6KVac) |
10組 可設定的 4-20mA 輸出端子 3組 可設定的 4-20mA 輸入端子 |
|
檢測報警 |
可為所有檢測值進行程式設置2段式報警限值 |
|
繼電器輸出 (5A, 240V) |
10組 NO/NC 接點 可程式配置設定、自我測試及檢測警報狀況 |
|
資料儲存容量 |
3年 (約 90,000 筆資料) |
|
介面軟體 |
|
|
Calisto ManagerTM |
可對Calisto5,Calisto9線上油中氣體分析儀進行現場和遠程設置、維護及資料下載。 可追蹤Calisto(新版)、Calisto2、Calisto5、Calisto9等多台線上油中氣體分析儀。 可建立變壓器、各個Calisto油中氣體分析儀及所檢測的資料庫 |
|
作業系統 |
Windows 98/2000/NT/XP/Vista/7 |
|
設備符合相關國際標準 |
|
|
CE Marking |
Low Voltage Directive 2006 / 95 / EC EMC Directive 2004 / 108 / EC WEEE Directive 2002/96/EC,amended 2003/108/ EC RoHS Directive 2002 / 95 / EU |
|
EMC (Electromagnetic Compatibility) |
IEC/EN 61326 IEC/EN 61000-6-5 IEC/EN 61850-3 FCC part 15 (US) Class A, ICES-003 (Canada) |
|
Electrical safety |
IEC/EN 61010 IEC/EN 60255-27 |
|
Degree of protection |
IEC/EN 60529, IP 56 |
|
安裝 |
|
|
校正 |
內建NIST可追溯之校正氣體,儀器可自動校正 |
|
載氣規格要求 |
純度 99.9999% 氦氣 |
|
維護保養 |
每年一次目視檢查 每四年更換載氣及校正氣體一次 |
|
電線入口孔徑(標準) |
6 x22.2 mm(0.875”) 直徑 |
|
安裝調試時間 |
儀器安裝約需5小時,安裝固定後讓儀器穩定一個晚上,儀器調試時間約4小時 |
|
固定方式 |
以減震裝置固定,依照原廠標準建議方式安裝 |
|
電源要求 |
100-240V, 50-60 Hz, 350W, 單相 |
|
電纜線尺寸 |
最大2.05mm / AWG12 |
|
進油管線長度 |
1.5 -10.5M/ 5 –35 ft |
|
出油管線長度 |
1.5 -10.5M/ 5 –35 ft |
|
運輸 |
|
|
毛重 |
儀器: 40 kg/90 lbs 標準配件: 10 kg/22 lbs |
|
包裝尺寸 |
儀器: 600 x 584 x410 mm(24x23x16 in) 標準配件: 510 x 510 x254 mm(20x20x10 in) |
|
選配件 |
|
|
|
Morgan Schaffer Calisto 固定腳架 Calisto 精密油溫探頭(4-20mA) 油中溶解SF6氣體監測即報警功能(僅Calisto 9 ) IEC 61850 Ethernet communication kit 900 MHz radio modem over RS-485 2.4 GHz radio modem over RS-485 Ethernet outdoor connectivity kit Quick-connect dust plug 延長保固期至3 年 Morgan Schaffer 原廠派員至現場維護 原廠派員至現場試車協助 |
|
保固及服務 |
|
|
|
工廠保固一年 (標準) Morgan Schaffer 原廠授權代理商提供售後服務 |
商品特點:
優點:
1.能夠準確地監測氧氣、氮氣和所有故障氣體
2.可使用任何診斷方法來監測和查明故障原因
3.可警報非預期的空氣進入或加速氧化
4.確保所有可燃性和溶解氣體保持在安全的限制範圍內
5.可監測任何氣體從非常低到非常高濃度的數據資料
特性:
1.可監測變壓器溶解於絕緣油各成分氣體(H2、CO、CH4、C2H2、C2H4、C2H6、CO2、O2、N2共9種)以及溶解水含量之變化。
2.領先業界的檢測範圍。
3.採用高純度惰性氣體進行線上儀器自動自我校正。
4.直觀的面板顯示介面。
5.內建的油循環及流量監控功能。
6.DNP3及Modbus通信協議標準，可選配IEC61850變電站自動化系統通信標準。
7.裝置耐真空。
8.內建所有通用絕緣油之水份及溶解度係數
9.具備SF6氣體監測的功能(選配)
